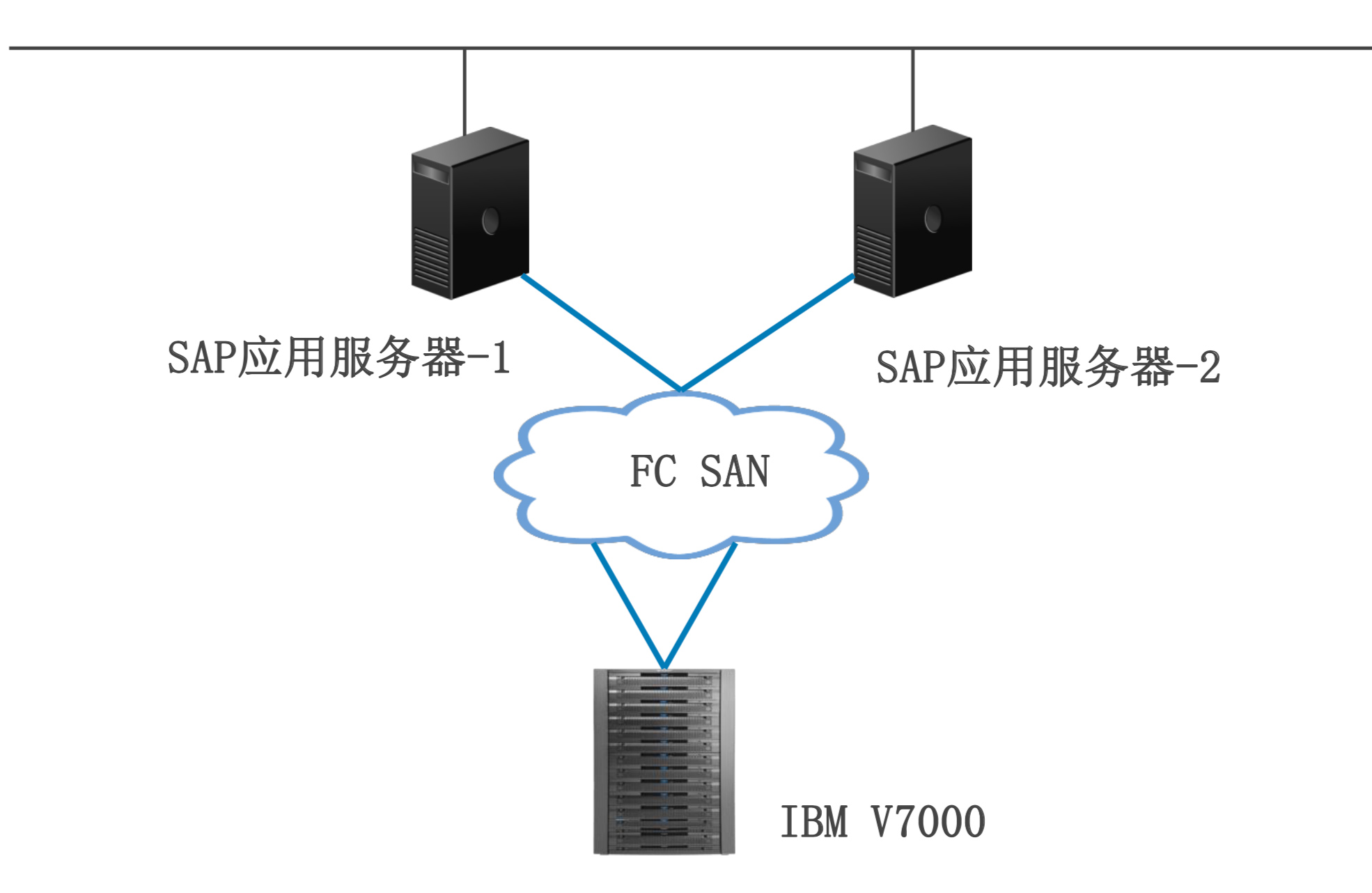

当前SAP架构拓扑图
当前SAP架构存在的问题
• 目前使用的SAP架构于2013年规划，目前已使用5年时间。
• 核心应用SAP数据，集中存储在一台 IBM V7000存储系统(12TB可用容量);• 核心应用SAP应用，部署在服务器为两台IBM小型机，HA方式互备;
• 两台IBM 小型机通过SAN交换，FC链路连接到IBM V7000;
存在的问题:
1. 硬件设备已经使用5年的时间，增大元器件老化造成硬件不能使用的故障;
2. 核心数据集中在一台存储系统，一旦V7000存储不可访问或者多块硬盘故障， 均会导致数据丢失或SAP应用长时间不可访问的情况;
DELLEMC 解决方案规划说明
• 充分利用现有存储系统:IBM存储系统和NETAPP存储系统;
• 不改动现有SAN架构连接、服务器和SAP应用系统;
• 新购一套“Vplex”设备:单引擎(双控制器)、前8个主机端口、后8个存储端口， 构建现代化数据中心平台;
架构说明:
通过VPLEX虚拟化管理IBM和NETAPP存储系统，利用设备的存储高可用功能， 将数据分别写在两台不同厂家的存储上;
为SAP应用提供连续性和数据的双份，信息一致和可用;
当任一台存储发生故障(不可访问)，另一台存储可正常使用，并且应用可联系运行不受影响;

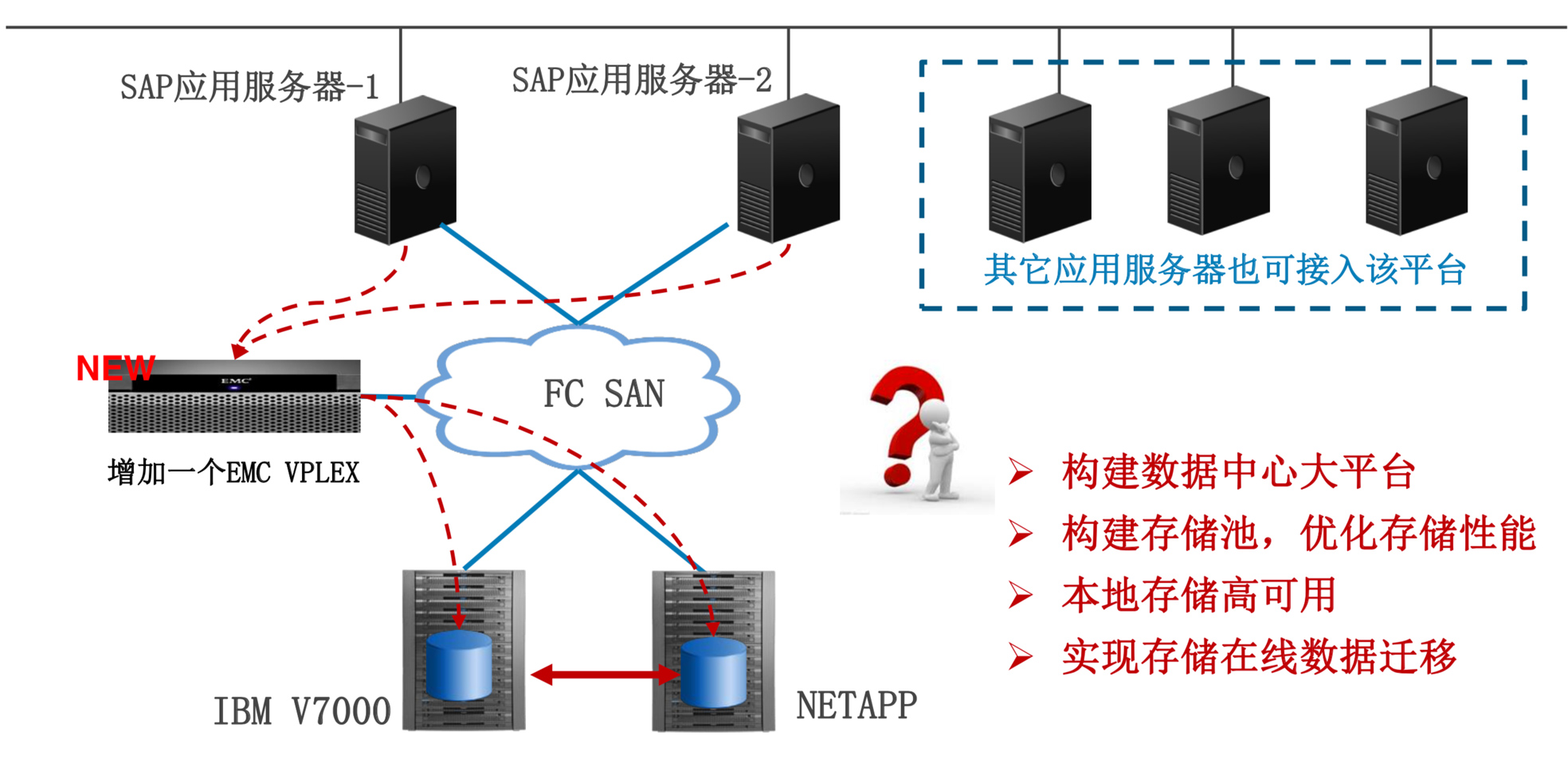

存储高可用规划架构拓扑图

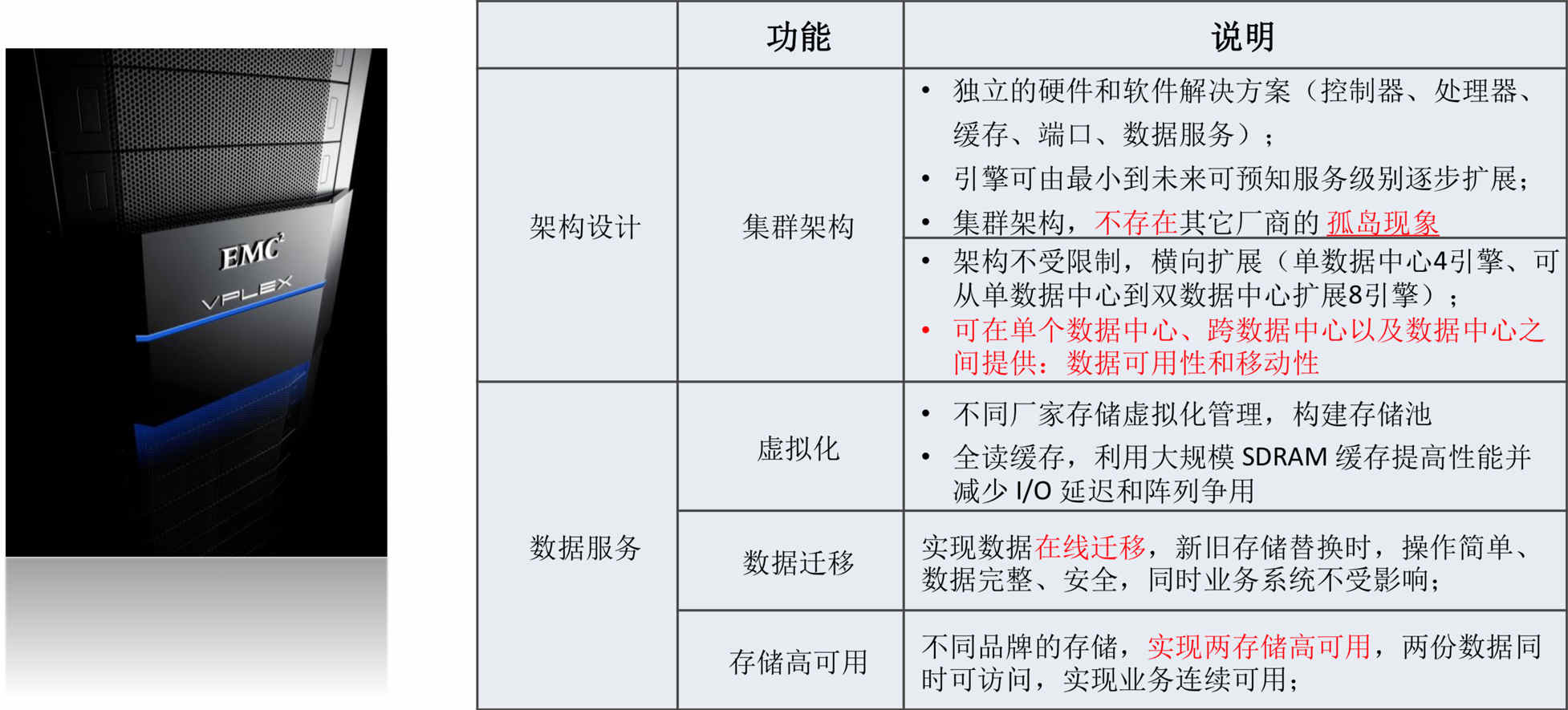

DELLEMC VPLEX 产品特点:

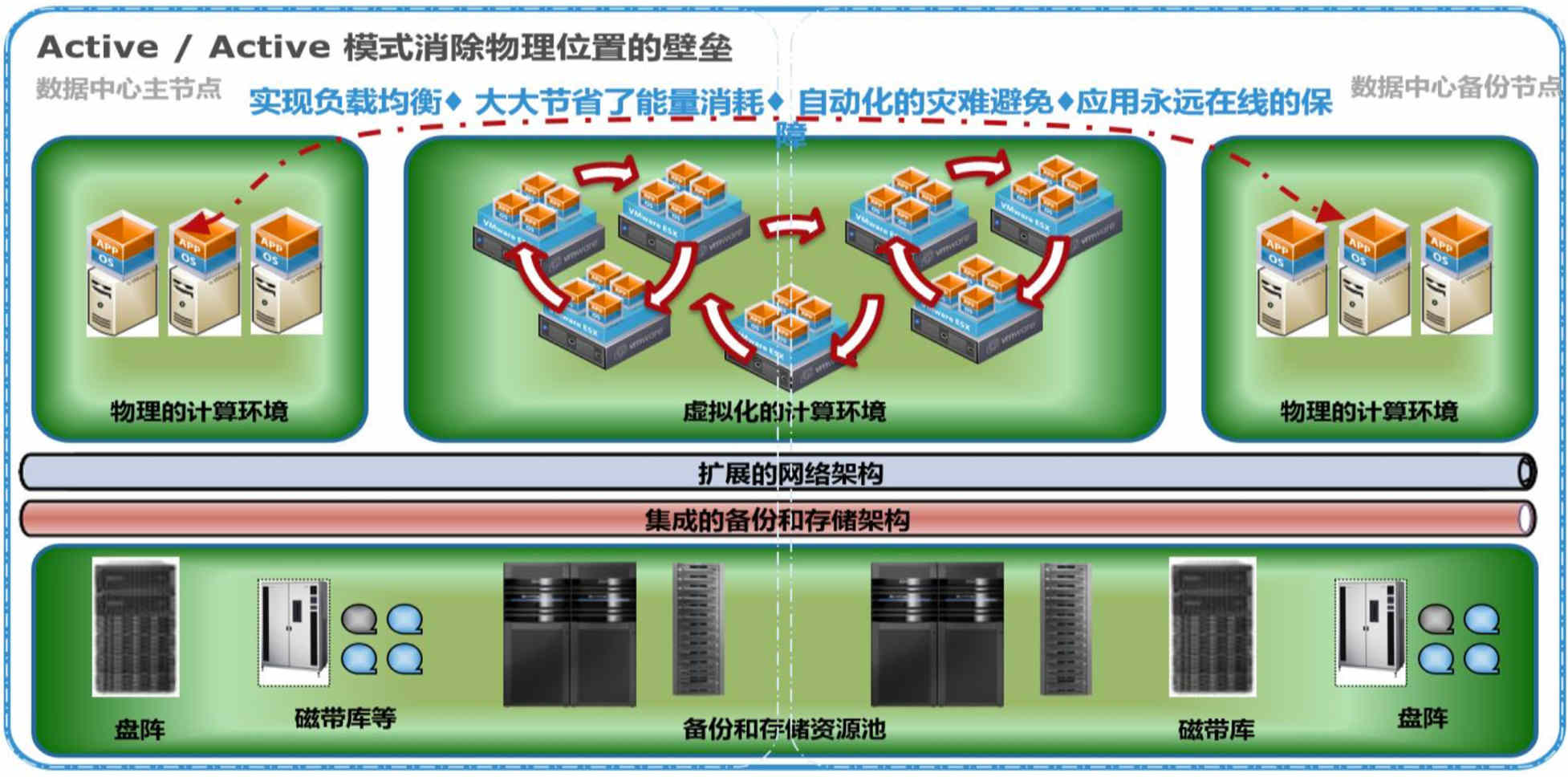

双活数据中心
1. 分别(可前后)在两地部署“VPLEX”现代化数据中心平台;
2. 未来通过裸光纤将两数据中心互连后，VPLEX与VPLEX 构建成一个大的数据中心平台，两地即为生产中心又为灾备中心，实现资源最大利用又防止意外灾难发生;

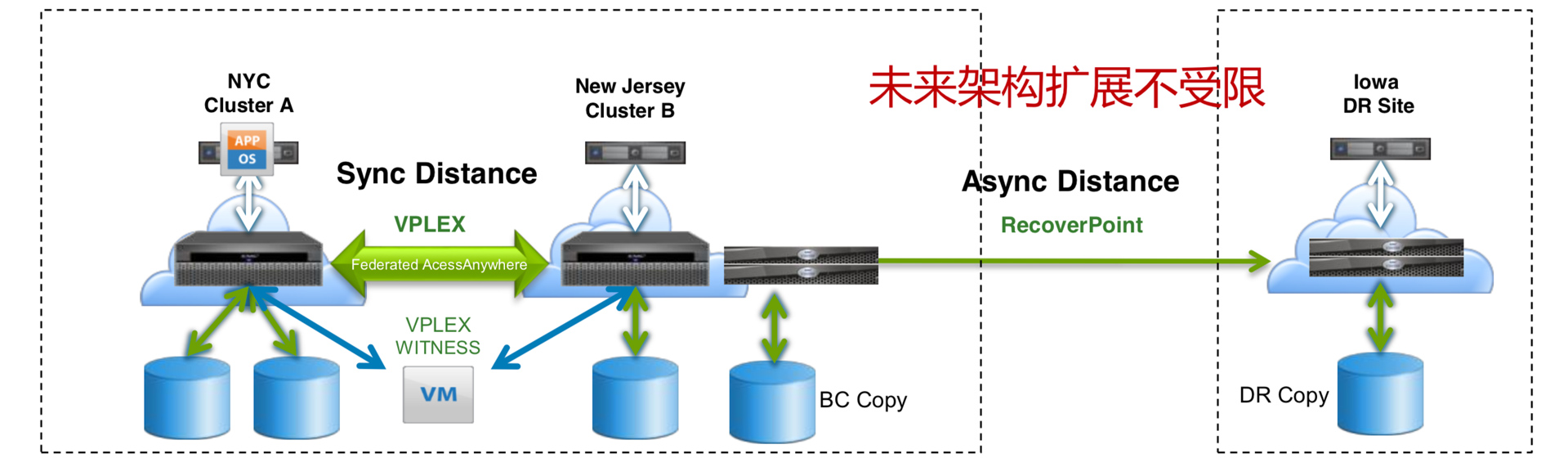

VPLEX 双活+ RP连续数据保护 : 两地三中心架构
实现数据中心的负载均衡和高可用
(利用VPLEX Metro 容灾保护——两地三中心的同城)
逻辑错误及同城的灾难发生
(用RecoverPoint CRR 容灾保护—— 两地三中心的异地)
